DY-17エンボストレイ
少量生産用ツール
概要
高額テープフィーダーの代用！
キャリアテープの幅、厚み、ポケット寸法の精度を考慮したエンボストレイは、マトリックス状に配置された部品を、高精度に効率よく実装機に供給します。
経費削減、効率生産！
テープフィーダーはテープ幅、送りピッチ、部品の厚み等の規制が多く、特に少量生産においては、多数のテープフィーダーが必要となります。このエンボストレイ（DY-17）はテープフィーダーの代用として12mm～88mm幅のエンボステープを簡単にトレイ供給する 治具です。エンボステープを約30cmに切断し、エンボストレイに装填すればトレイ部品として機械実装が可能です。又、バラ部品、機械実装漏れ部品も、空エンボステープを利用すれば、機械実装が容易に出来ます。
※ご注意
実装機本体に損傷を与えないよう、当トレイを使用時は重量、形状、寸法を考慮の上御使用ください。
特徴
- 様々な幅（12mm、16mm、24mm、32mm、44mm、56mm、72mm、88mm）のエンボステープをトレイ供給できます。
- スペーサーを交換することにより、色々な厚みのエンボステープに対応可能です。
○ロー：6.5mm用（出荷時）
○ミドル：10mm用
○ハイ：12mm用 - エンボステープをトレイの長さに切断してエンボストレイに装填すれば、トレイ部品として機械実装が可能です。
- バラ部品、機械実装漏れ部品等も、空エンボステープを利用すれば機械実装が可能になります。

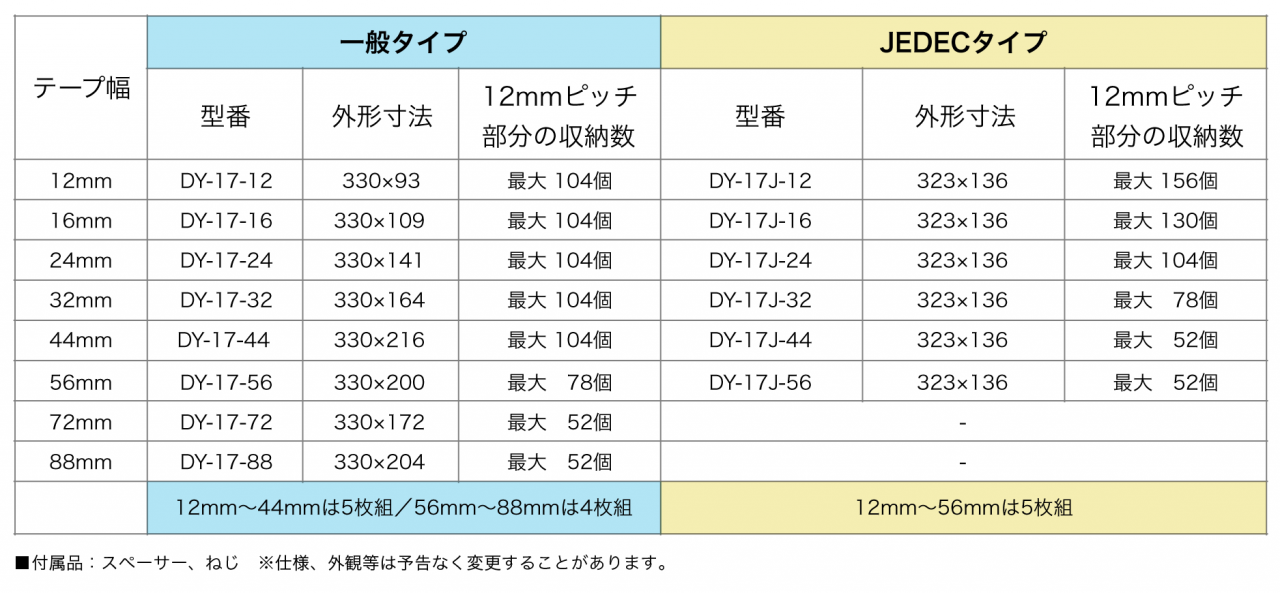

仕様
ご使用方法

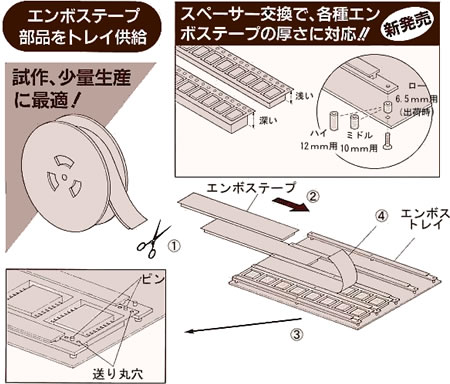

エンボストレイ（DY-17）ご使用方法

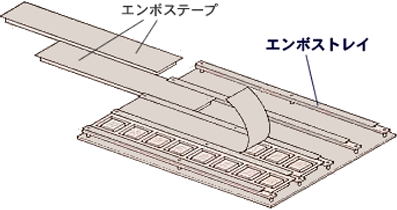

- エンボステープをハサミなどでトレイの長さ（約30cm）にカットする。
- カットしたエンボステープをトレイの溝に沿ってスライドさせながらエンボストレイに装着する。
- 送り丸穴にピンを入れ、位置を固定する。
- カバーテープをはがす。
価格表
| エンボストレイ 12,16,24,32,44mm幅 | 各5枚/組 | ¥108,000 |
|---|---|---|
| エンボストレイ 56,72,88mm幅 | 各4枚/組 | ¥108,000 |
Q&A
エンボストレイ：DY-17／17J（JEDECタイプ）に関する質問
- 従来品のエンボストレイとJEDECタイプとの違いを教えてください。
-
従来品は縦方向寸法を330mm一定として、横方向を各々の寸法にしています。
これに対しJEDEC仕様は外形寸法を323×136mmと一定にしています。
JEDEC仕様のマウンターに適応しています。
- 特注品は対応可能ですか？
-
キャリアテープ深さが15mmのネジ、カラーを別途価格で用意しています。
その他の特注品につきましては別途ご相談ください。
